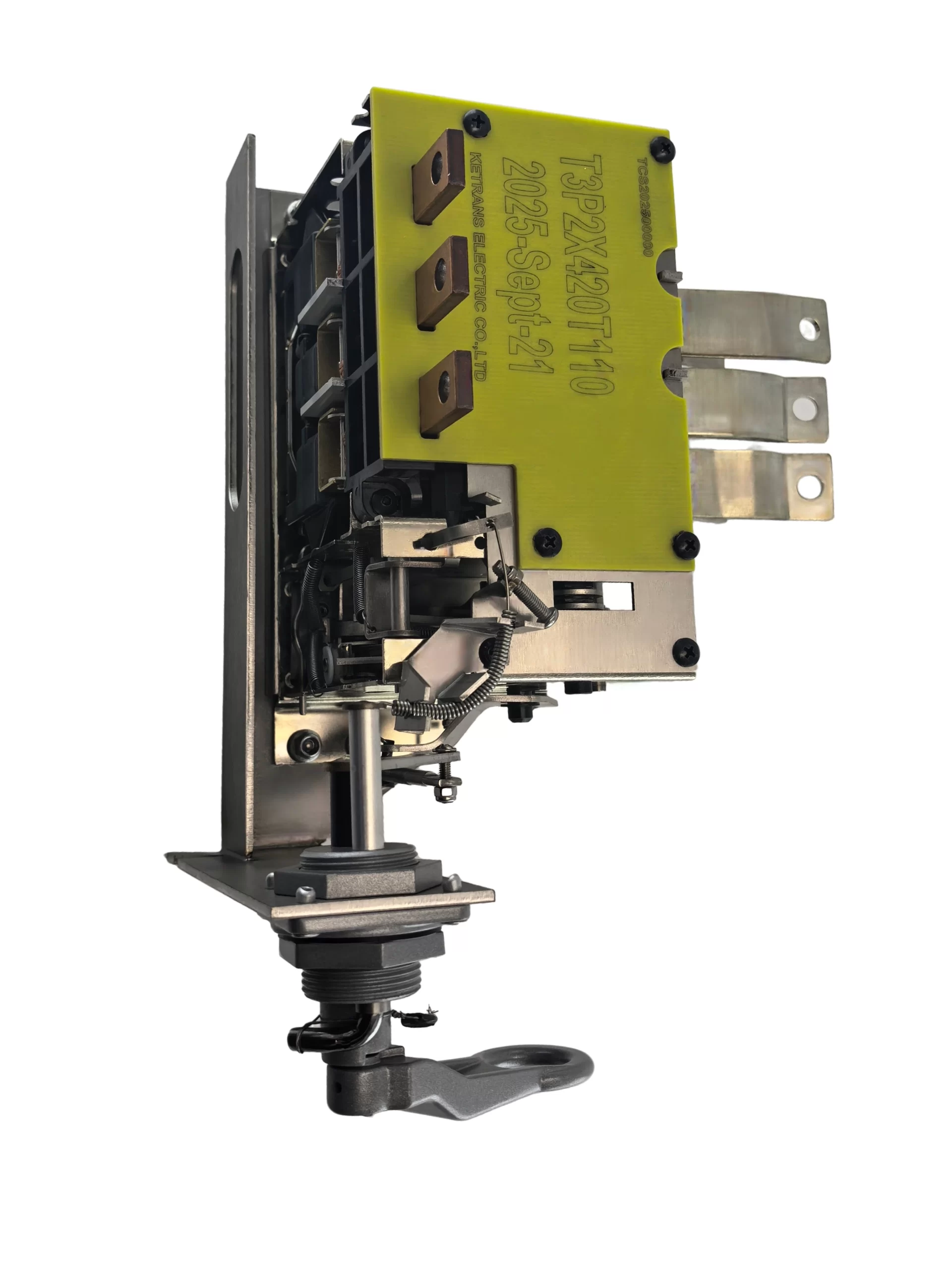

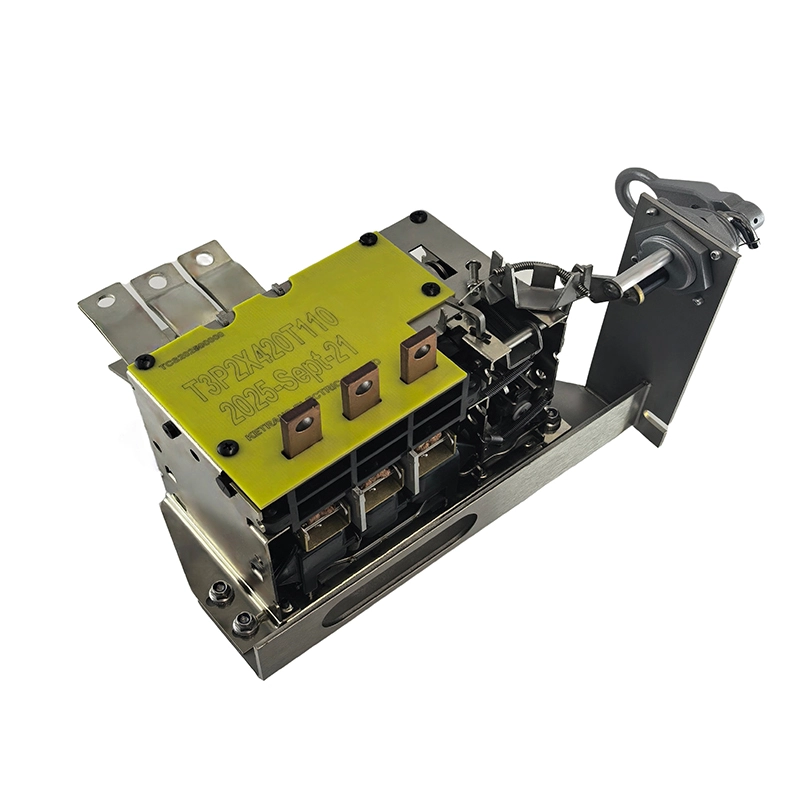

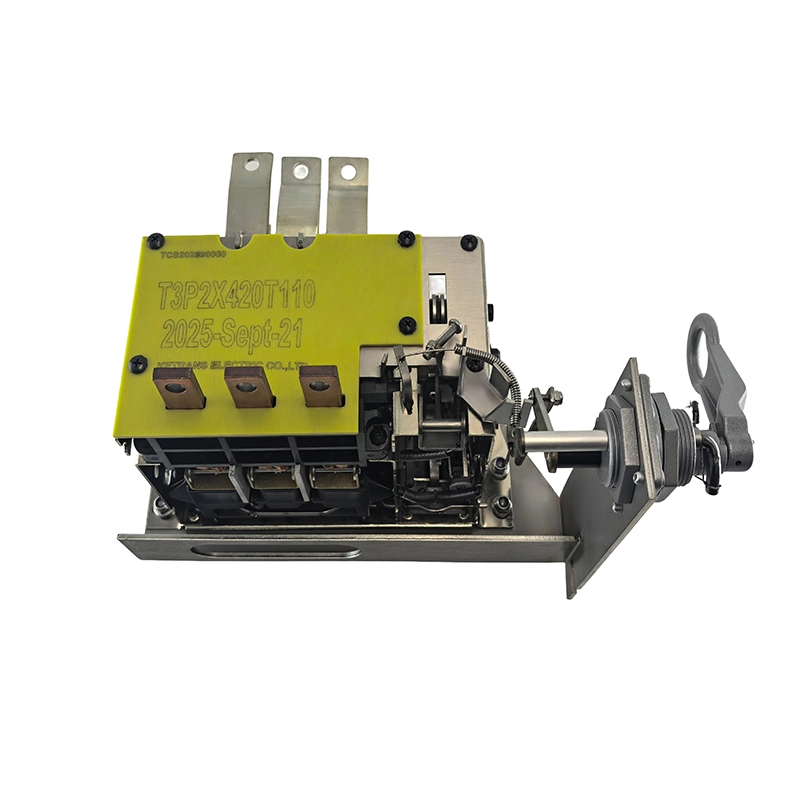

2X420A 3상 3F 커브드 서킷 브레이커 [35mm]
- 모델: T3P2X420T110
- 110°C
- 120°C
- 130°C
- 플랫 버전도 제공 가능
35mm 장착 구멍 3상 차단기, 3상 225-300KVA 전신 장착 고성능 변압기에 사용됩니다. CSP 오일 침수 저전압 차단기는 변압기의 2차 권선에 설치되며, 절연과 아크 소멸에 오일을 사용해 전기 시스템을 고장으로부터 보호합니다.
제원
| 모델 | T3P2X420T110 |
| 정격 전류 | 840A |
| 트랜스포머를 위해 | 300KVA |
| 정격 전압 | 208V/120V |
| 트립 온도. | 110°C, 120°C, 130°C |
| 단계 | 3층 |
| 장착 구멍 직경 | 35mm |
| 장착 표면 | 곡선/플랫 |
-
표준
❖ 참고 기준:
- ANSI C 57.109-2018 (lEEE 표준 개정 c57.109-1993) 액체 침수 변압기 고장 전류 지속 시간 안내
- lEEE 표준 C37.91-2008, 전력 변압기 보호 가이드.
- IEEE 표준 C57.91-2011/IEEE C57.12.00-2015 / IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2016년 2:AMD2019년 1:2부: 회로 차단기.
- PLN D30.002-2008(인도네시아) CSP 변압기 사양
❶ 사양 및 데이터 시트
3상 차단기는 3상 변압기에 사용됩니다. 차단기는 변압기의 2차 권선에 설치되며, 과부하 방지와 단락 방지에 사용됩니다.
모델 현재 (A) 평점 (KVA) 전압 (V) 신호등 비상 스위치(과부하) 자기 보호 저항(Ω) 25°C 2극 85°C에서 손실(W) 2극 T3P2X313TXXX 626 225 208/120 네 네 네 UΩ 155 T3P2X420TXXX 840 300 208/120 네 네 네 UΩ 270 참고:
- 3P42Txx, "3P"는 3극, 2X313은 트립 온도를 의미하며, 예를 들어 "T120"은 트립 온도가 120°C임을 의미합니다. 온도는 90도에서 130도까지 설정할 수 있으며, 허용 오차는 /-10%입니다.
- 저항과 손실에 대한 내성이 10%이며, 비상 내오도는 /-10%입니다.
❷ 모든 CSP 오일형 차단기에 대한 전기 사양
최대 전압 전력 주파수 테스트
(1분) 50/60HZ번개 임펄스 테스트 절연 저항 (5000V) 정상 중단 용량 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ 용량 차단
모델 현재 (A) 중단 용량(KA) T3P2X313TXXX 626 20KA T3P2X420TXXX 840 20KA ❹ 트립 온도와 이금속 온도 상승
(트립 온도 = 바이메탈 트립 온도)
아니. 바이메탈 ID 현재 (I: A) 바이메탈 암페어 응답 계수 (J: °C/A²) 이금속 온도 상승에서 오일(ΔT: °C) 오일 온도 (최고: °C) 이금속 온도 (T: °C) 01 626 626 0.0000610 6.0 로 6.0 에서 02 840 840 0.0000720 12.5 로 12.5 투 T: 이금속 온도(°C)
ΔT: 이금속 온도 상승에서 오일(°C)
목표: 오일 온도(°C)
I: 바이메탈 트립을 통한 전류 흐름 in(A)
J:이중금속 암페어 응답 계수 (J:°C /A²)
ΔT=I²*J
T= ΔT To
참고: 바이메탈 온도가 차단기의 트립 온도 설정에 도달하면 차단기가 트립됩니다. -
제품 차원
주요 측면 개요
다음 도면들은 부분곱 치수만을 보여줍니다.
전체 설계 도면 세트나 전체 사양을 원하시면 다음 주소로 문의해 주시기 바랍니다. [📪nancywang@ketranele.com].
-
영상 및 사진
설치 영상
적용
-
자주 묻는 질문
Q1: 600kVA 변압기용 미국식 35mm 장착 구멍 3상 CSP 차단기가 있나요?
A1:네, 저희는 CSP 오일 침수 차단기의 원료 공장이며, 대형 배전 변압기에 보호 장치를 제공할 수 있습니다.
Q2: 오일 침지형 CSP 차단기는 얼마나 자주 점검해야 하나요?
답변 2:오일 샘플링과 기계적 점검은 3년에서 5년마다 하는 것이 권장됩니다. 정상 작동 조건에서 이 CSP 차단기들은 거의 유지보수가 필요하지 않습니다.
Q3: 600kVA 변압기에 3상 CSP 차단기를 설치하는 방법은?
A3: Ketran 유튜브 웹사이트에 석유형 CSP 차단기 영상이 있습니다: https://www.youtube.com/@oilimmersedcircuitbreakerf2698
Q4: MOQ는 어떻게 되나요?
A4: 이 대형 유류 배전 변압기 차단기의 경우 5유닛이 MOQ입니다.
