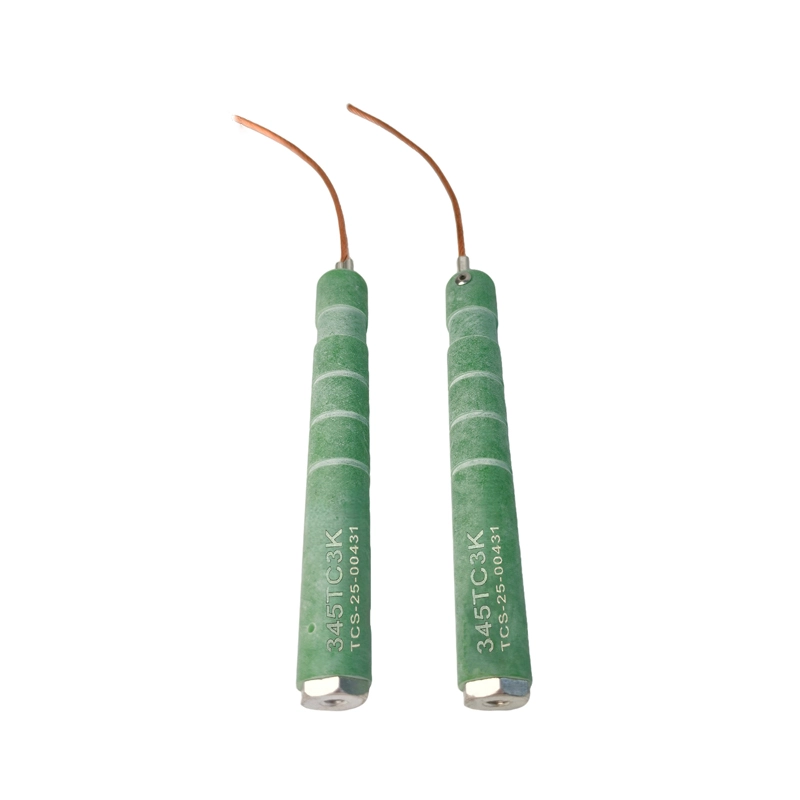

34.5KV급 퓨서블 링크
- 모델: 34.5KV급
34.5 kV 클래스 퓨서블 링크는 초고전압(UHV) 전송 환경을 위해 설계된 고무결성 보호 장치입니다. 최대 신뢰성을 위해 설계되었으며, 중요한 송전 인프라에 대해 정밀한 고장 차단을 제공하여 대용량 장거리 회선에서 전력망의 안정성을 보호합니다.
주요 특징
1. UHV 준비 34.5 kV 정격
엄격한 보호가 필요한 대규모 전력 회랑과 필수 송전 경로를 위해 설계되었습니다.
2. 고성능 퓨즈 소자
극심한 고장 전류 하에서도 조잡하고 예측 가능한 녹는 특성을 보장합니다.
3. 견고한 변속기 등급 설계
우수한 단열, 내식성, 기계적 강도로 제작되어 야외 환경에 적합하게 설계되었습니다.
4. 유지보수 효율성
빠른 필드 교체와 송전 시스템의 정전 시간 단축을 지원합니다.
5. 구성 가능한 전류 정격
변압기, 원자로, 커패시터 뱅크, 변전소 장비의 보호 요구사항에 맞춰 제공됩니다.
-
표준
❶ 모델 및 사양
15kV 클래스 23KV 클래스 34.5KV 클래스 곡선 (K)를 참조하라. 15TC6K 23TC6K 345TC6K 6 15TC8K 23TC8K 345TC8K 8 15TC10K 23TC10K 345TC10K 10 15TC12K 23TC12K 345TC12K 12 15TC15K 23TC15K 345TC15K 15 15TC20K 23TC20K 345TC20K 20 15TC25K 23TC25K 345TC25K 25 15TC30K 23TC30K 345TC30K 30 15TC40K 23TC40K 345TC40K 40 15TC50K 23TC50K 345TC50K 50 15TC60K 23TC60K 345TC60K 60
❷ 방해 등급. 적용 전압은 단상 선-접지 및/또는 3상 선-선 대 선입니다
등급 중단 응용 전압 인터럽팅 정격(rs: 대칭 암페어 7.2KV 3500 12.0KV 3000 14.4KV 2500 23.0KV 1200 34.5KV 1200 -
제품 차원
주요 측면 개요
다음 도면들은 부분곱 치수만을 보여줍니다.
전체 설계 도면 세트나 전체 사양을 원하시면 다음 주소로 문의해 주시기 바랍니다. [📪nancywang@ketranele.com].
-
사진
적용
