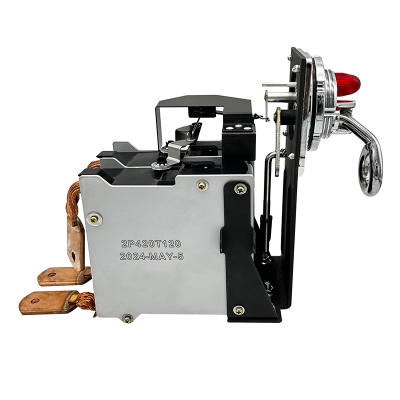

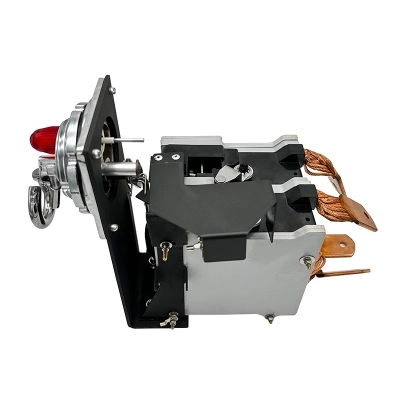

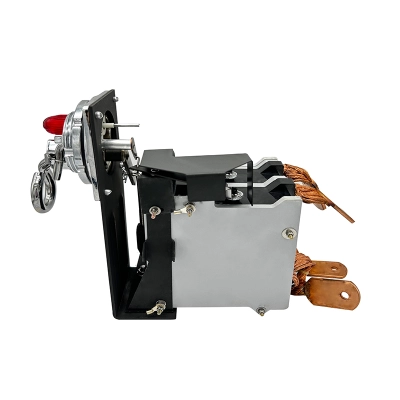

420A 단상 1F 차단기 [57.4mm]
- 모델: 2P420T120
- 110°C
- 120°C
- 130°C
57.4mm 장착 홀 단상 차단기는 단상 오일 침박 배전 변압기에 사용됩니다. CSP 차단기는 변압기의 2차 권선에 설치되며, 과부하 방지 및 단락 방지에 사용됩니다.
제원
| 모델 | 2P420T110 |
| 정격 전류 | 420A |
| 트랜스포머를 위해 | 100KVA/200KVA |
| 정격 전압 | 240V/480V |
| 트립 온도. | 110°C, 120°C, 130°C |
| 단계 | 1F |
| 장착 구멍 직경 | 57.4mm |
-
표준
❖ 참고 기준:
- ANSI C 57.109-2018 (리비 얼간 표준 c57.109-1993) 리가드 이머스 변압기 iEEE 가이드.
- 고장 통과 전류 지속 시간.
- lEEE 표준 C37.91-2008, 전력 변압기 보호 가이드.
- lEEE 표준 C57.91-2011/IEEE C57.12.00-2015 /EEE C57.12.90-2015.
- IEEE C37.13-2015 / EEE C37.50-2018.
- IEC60947-2016년 2:2019 1:2부 :회로 차단기.
- PLN D30.002-2008(인도네시아) CSP 변압기 사양.
❶ 사양 및 데이터 시트
단상 차단기는 단상 변압기에 사용됩니다. 회로 차단기는 변압기의 2차 권선에 설치되며, 과부하 방지와 단락 방지에 사용됩니다.
모델 현재 (A) 평점 (KVA) 전압 (V) 신호등 비상 스위치(과부하) 자기 보호 저항(Ω) 25°C 2극 85°C에서 손실(W) 2극 2P21TXXX 21 5 240 네 네 아니 3800 2.1 10 480 2P42TXXX 42 10 240 네 네 아니 3200 2.1 2P63TXXX 63 15 240 네 네 아니 2100 10 2P105TXXX 105 25 240 네 네 아니 900 12 50 480 2P157TXXX 157 37.5 240 네 네 네 800 24 75 280 2P210TXXX 210 50 240 네 네 네 750 41 100 280 2P313TXXX 313 75 240 네 네 네 500 60 150 480 2P420TXXX 420 100 240 네 네 네 450 98 200 480 참고:
- 2P42TXX → "2P"는 2극, "42"는 전류, "TXXX"는 트립 온도를 의미합니다.
- 예시: "T120"은 여행 온도가 120°C임을 의미합니다.
- 온도는 90도에서 130도까지 설정할 수 있으며, ±10% 허용 범위가 있습니다.
- 저항성 및 손실에 대한 내성은 ±10%, 비상 내성은 ±10%입니다.
❷ 모든 CSP 오일형 차단기에 대한 전기 사양
최대 전압 전력 주파수 테스트
(1분) 50/60HZ번개 임펄스 테스트 절연 저항 (5000V) 정상 중단 용량 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ 용량 차단
모델 현재 (A) 중단 용량(KA) 2P42TXXX 42 11 2P63TXXX 63 11 2P105TXXX 105 11 2P157TXXX 157 11 2P210TXXX 210 11 2P313TXXX 313 20 2P420TXXX 420 20 ❹ 트립 온도와 이금속 온도 상승
(트립 온도 = 바이메탈 트립 온도)
아니. 바이메탈 ID 현재 (I: A) 바이메탈 암페어 응답 계수 (J: °C/A²) 이금속 온도 상승에서 오일(ΔT: °C) 오일 온도 (최고: °C) 이금속 온도 (T: °C) 01 21 21 0.0125000 5.5 로 5.5 투 02 42 42 0.0040000 7.1 로 7.1 투 03 63 63 0.0019904 7.9 로 7.9 투 04 105 105 0.0008114 9.5 로 9.5 투 05 157 157 0.0002000 4.9 로 4.9 투 06 210 210 0.0001120 4.9 로 4.9 투 07 313 313 0.0000610 6.0 로 6.0 에서 08 420 420 0.0000720 12.5 로 12.5 투 09 433 433 0.0000720 13.5 로 13.5 투 T: 이금속 온도(°C)
ΔT: 이금속 온도 상승에서 오일(°C)
목표: 오일 온도(°C)
I: 바이메탈 트립을 통한 전류 흐름 in(A)
J:이중금속 암페어 응답 계수 (J:°C /A²)
ΔT=I2*J
T= ΔT To
참고: 바이메탈 온도가 차단기의 트립 온도 설정에 도달하면 차단기가 트립됩니다. -
제품 차원
주요 측면 개요
다음 도면들은 부분곱 치수만을 보여줍니다.
전체 설계 도면 세트나 전체 사양을 원하시면 다음 주소로 문의해 주시기 바랍니다. [📪nancywang@ketranele.com].
사용 전 따뜻한 팁
저희 CSp 유형 차단기를 이용해 주셔서 감사합니다. 차단기를 받으실 때 다음 팁을 알려주시기 바랍니다:
❶ 건조 과정을 위해 차단기를 건조 오븐에 넣어야 할 경우, 반드시 램프 커버를 제거해 주세요; 드라이 오븐에 넣기 전에 램프 전구와 램프 밀봉 링.
❷ 오랜 건조 과정을 거치면 몇몇 차단기가 개폐 시 작동이 어려워질 수 있습니다. 차단기에 변압기 오일을 발라주면 다시 원활하게 작동할 수 있습니다.
-
영상 및 사진
설치 영상
적용
-
자주 묻는 질문
Q1: CSP 서킷 브레이커는 어떻게 작동하나요?
A1: 과전류 보호 기능: 전류가 정격 용량을 초과하면 열자기 트립 메커니즘이 과부하나 단락을 감지합니다. 이 장치는 회로를 자동으로 차단하여 도체 과열이나 장비 고장을 방지합니다.
Q2: 변압기 탱크벽에 CSP 차단기를 설치하는 방법?
답변 2: 오일 침수 회로 차단기는 더 나은 냉각, 단열, 그리고 야외 환경에 대한 저항성을 제공하여 외진 곳이나 혹독한 지역에 이상적입니다. 진공형 유형은 실내 또는 고주파 스위칭 용도에서 선호됩니다.
Q3: OEM/ODM 서비스를 제공하나요?
A3: 정기적인 오일 샘플링과 기계적 점검은 3년에서 5년마다 권장되며; 정상 운행 시 유지보수 요구사항은 최소한입니다.
Q4: 주문의 일반적인 리드 타임은 어떻게 되나요?
A4: 표준 모델도 기본 판매되며; 맞춤형 주문은 보통 3주에서 4주가 소요됩니다.
