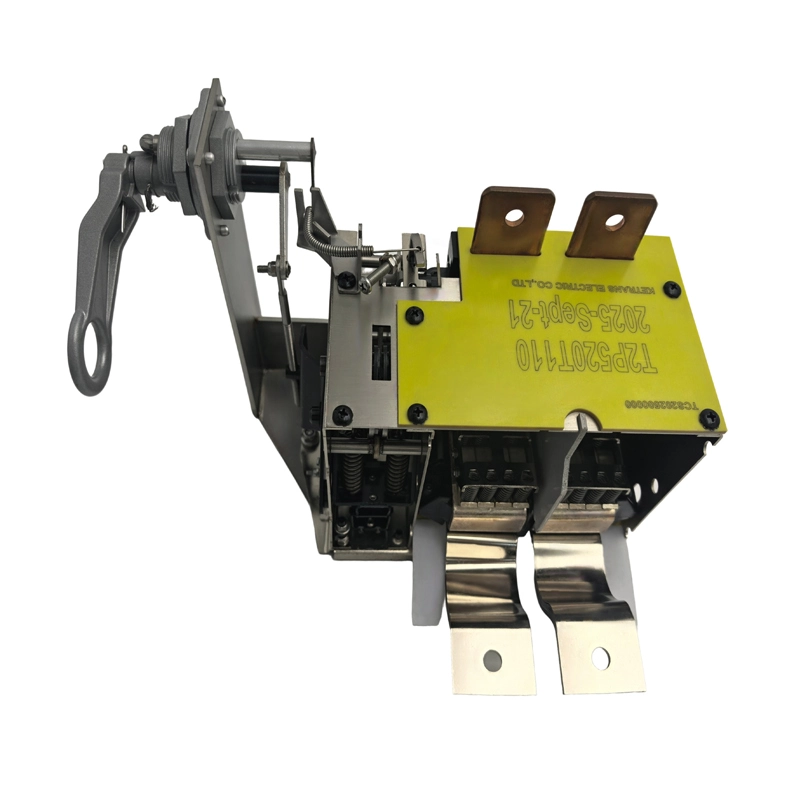

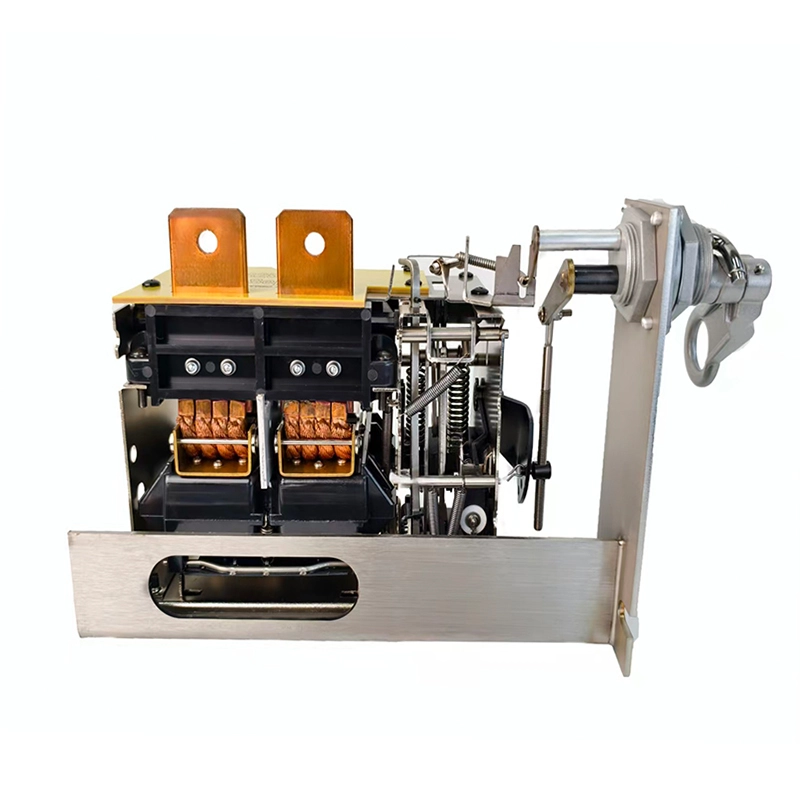

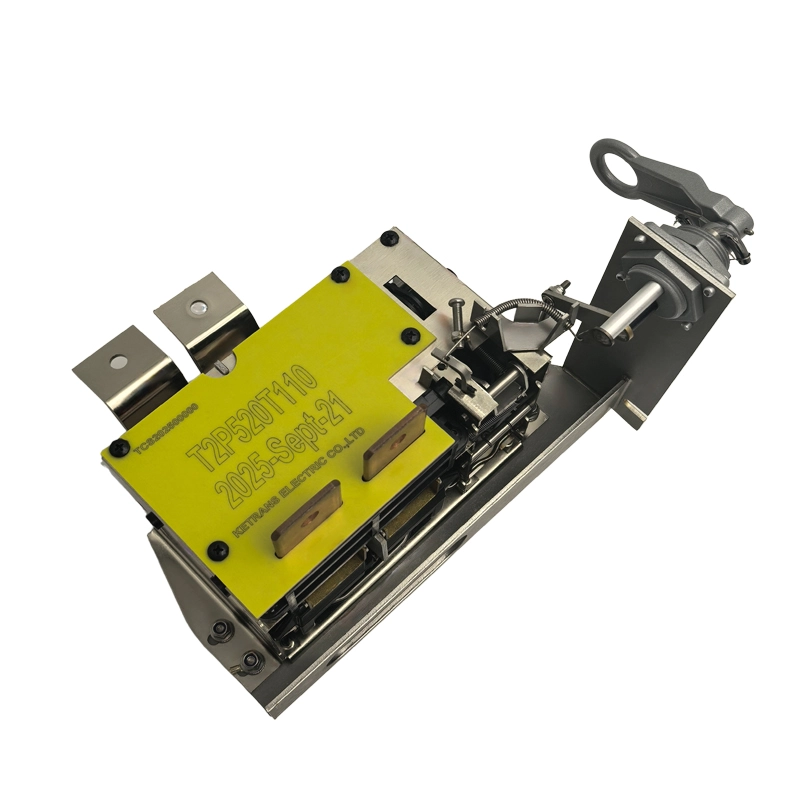

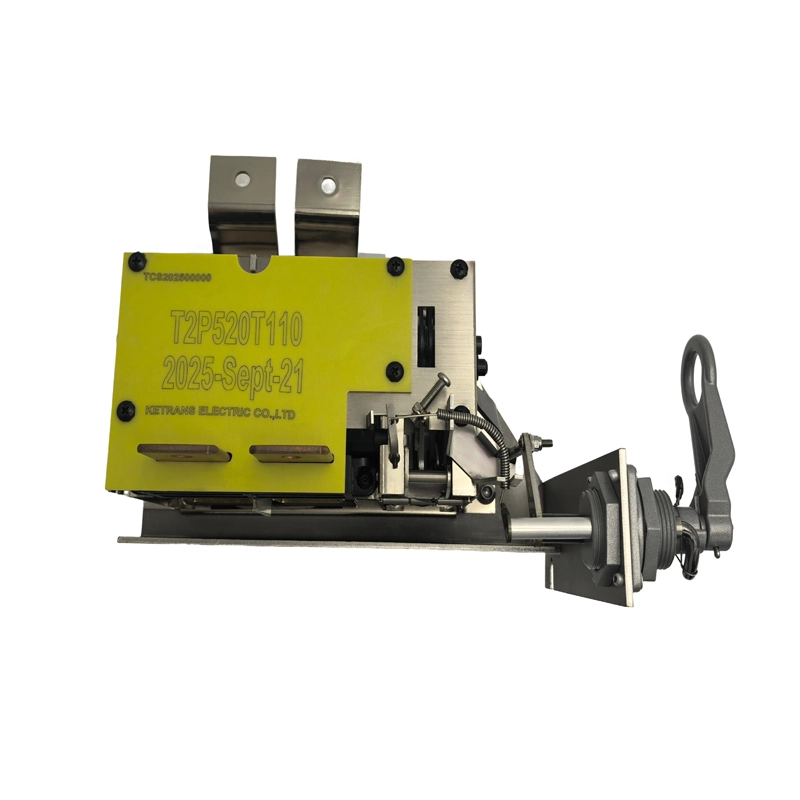

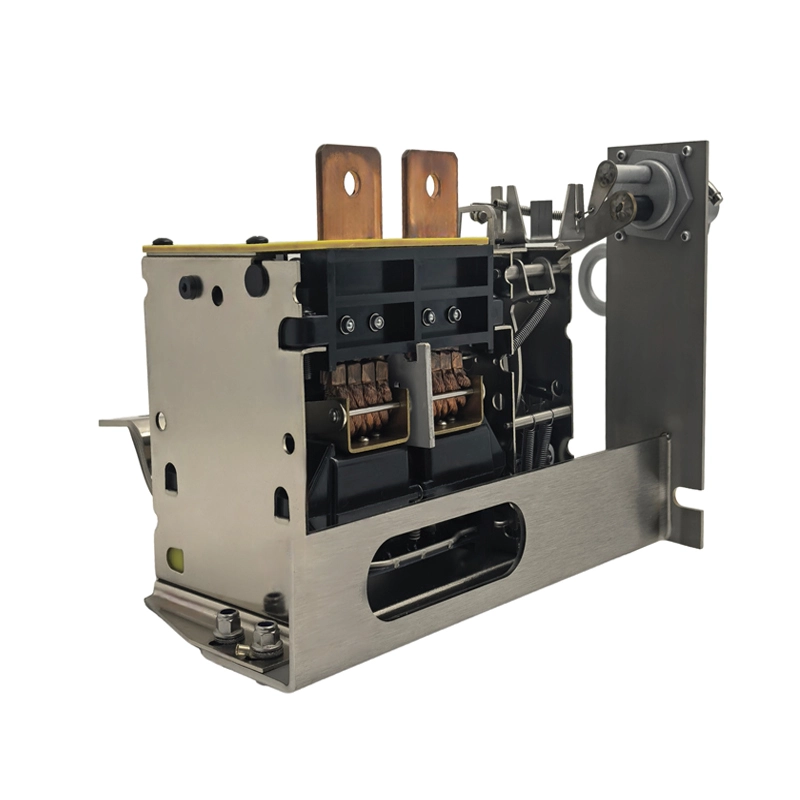

520A 단상 1F 차단기 – 곡선 [35mm]
- 모델: T2P520T110
- 110°C
- 120°C
- 130°C
- 플랫 버전도 제공 가능
35mm 장착형 저전압 CSP 단상 차단기는 단상 125KVA, 150KVA, 167KVA 폴 및 패드 장착형 고성능 변압기에 사용됩니다. CSP 오일 침수 차단기는 변압기의 2차 권선에 설치되며, 절연과 아크 소멸에 오일을 사용해 전기 시스템을 고장으로부터 보호합니다.
제원
| 모델 | T2P520T110 |
| 정격 전류 | 520A |
| 트랜스포머를 위해 | 125KVA |
| 정격 전압 | 240V |
| 트립 온도. | 110°C, 120°C, 130°C |
| 단계 | 1F |
| 장착 구멍 직경 | 35mm |
| 장착 표면 | 곡선/플랫 |
-
표준
❖ 참고 기준:
- ANSI C 57.109-2018 (lEEE 표준 개정 c57.109-1993) 액체 침수 변압기 고장 전류 지속 시간 안내
- lEEE 표준 C37.91-2008, 전력 변압기 보호 가이드.
- IEEE 표준 C57.91-2011/IEEE C57.12.00-2015 / IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2016년 2:AMD2019년 1:2부: 회로 차단기.
- PLN D30.002-2008(인도네시아) CSP 변압기 사양
❶ 사양 및 데이터 시트
단상 변압기에 사용되는 단상 차단기가 있습니다. 회로 차단기는 변압기의 2차 권선에 설치되어 과부하 방지와 단락 방지를 위해 사용됩니다.

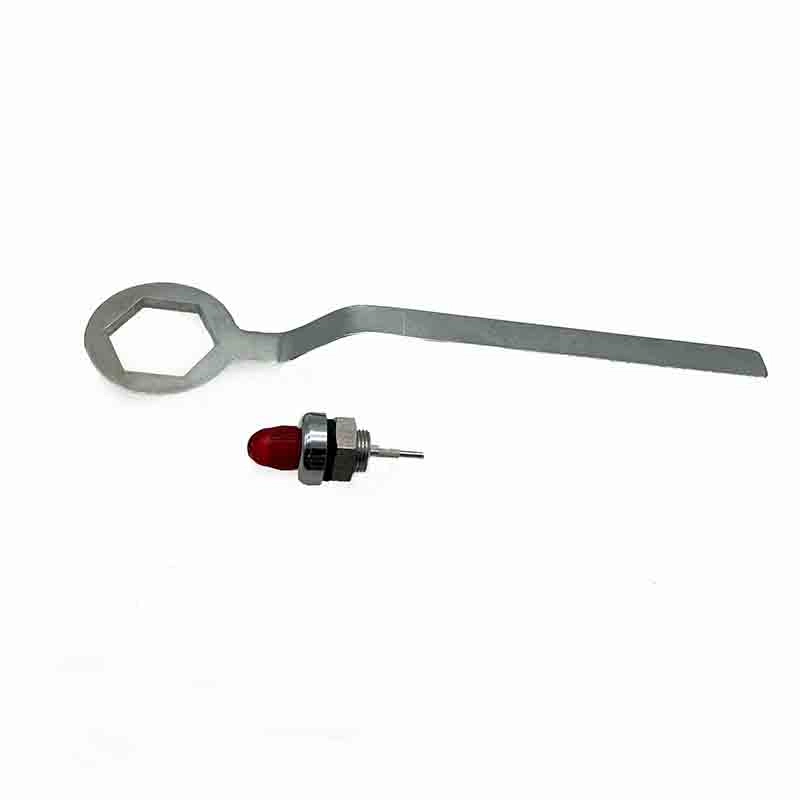

모델 현재 (A) 평점 (KVA) 전압 (V) 신호등 비상 스위치(과부하) 자기 보호 저항(Ω) 25°C 2극 85°C에서 손실(W) 2극 T2P520TXXX 520 125 240 네 네 네 190 63 T2P625TXXX 625 150 240 네 네 네 190 90 T2P700TXXX 700 100 240 네 네 네 190 114 참고:
- T2P520TXXX, T는 미국 스트블, 2P는 2극, "520"은 전류, "TXXX"는 트립 온도를 의미하며, 예를 들어 "T120"은 트립 온도가 120°C를 의미합니다. 온도는 90도에서 130도까지 설정할 수 있으며, 허용 범위는 /-10%입니다.
- 저항과 손실에 대한 내성이 10%, 비상 내오도: /-10%입니다.
❷ 모든 CSP 오일형 차단기에 대한 전기 사양
최대 전압 전력 주파수 테스트
(1분) 50/60HZ번개 임펄스 테스트 절연 저항 (5000V) 정상 중단 용량 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ 용량 차단
모델 현재 (A) 중단 용량(KA) T2P520TXXX 520 20KA T2P625TXXX 625 20KA T2P700TXXX 700 20KA ❹ 트립 온도와 이금속 온도 상승
(트립 온도 = 바이메탈 트립 온도)
아니. 바이메탈 ID 현재 (I: A) 바이메탈 암페어 응답 계수 (J: °C/A²) 이금속 온도 상승에서 오일(ΔT: °C) 오일 온도 (최고: °C) 이금속 온도 (T: °C) 01 520 520 0.0000185 5.0 로 5.0 투 02 625 625 0.0000128 5.0 로 5.0 투 03 700 700 0.0000122 6.0 로 6.0 에서 T: 이금속 온도(°C)
ΔT: 이금속 온도 상승에서 오일(°C)
목표: 오일 온도(°C)
I: 바이메탈 트립을 통한 전류 흐름 in(A)
J:이중금속 암페어 응답 계수 (J:°C /A²)
ΔT=I²*J
T= ΔT To
참고: 바이메탈 온도가 차단기의 트립 온도 설정에 도달하면 차단기가 트립됩니다. -
제품 차원
주요 측면 개요
다음 도면들은 부분곱 치수만을 보여줍니다.
전체 설계 도면 세트나 전체 사양을 원하시면 다음 주소로 문의해 주시기 바랍니다. [📪nancywang@ketranele.com].
-
영상 및 사진
설치 영상
적용
-
자주 묻는 질문
Q1: 167VA 변압기용 35mm 단상 CSP 차단기 장착 구멍이 있나요?
A1:네, 저희는 소스 공장으로서 CSP 단상 극 및 패드 장착 변압기 차단기를 생산하는 데 특화되어 있으며, 대형 배전 변압기의 보호 장치를 제공합니다.
Q2: CSP 차단기는 어떻게 변압기를 보호하나요?
답변 2:과부하나 단락이 발생하면 변압기를 회로에서 분리합니다.
Q3: CSP 차단기를 다양한 변압기 용량에 맞게 맞춤 설정할 수 있나요?
A3:네, 단상 및 3상 모델로 제공되며 등급이 다릅니다.
Q4: 오일 침수 차단기의 장점은 무엇인가요?
A4:높은 신뢰성, 안정적인 단열, 그리고 긴 수명을 제공합니다.
Q5: 저전압 CSP 대형 차단기 167KVA/800A/120-240V의 MOQ는 무엇인가요?
A5: 1단위면 괜찮아요.
