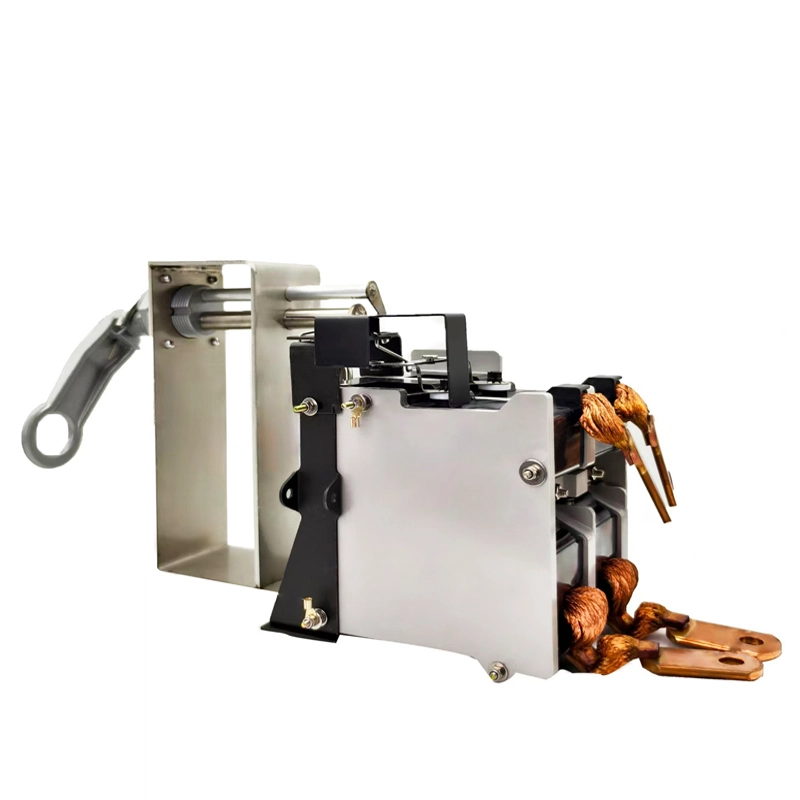

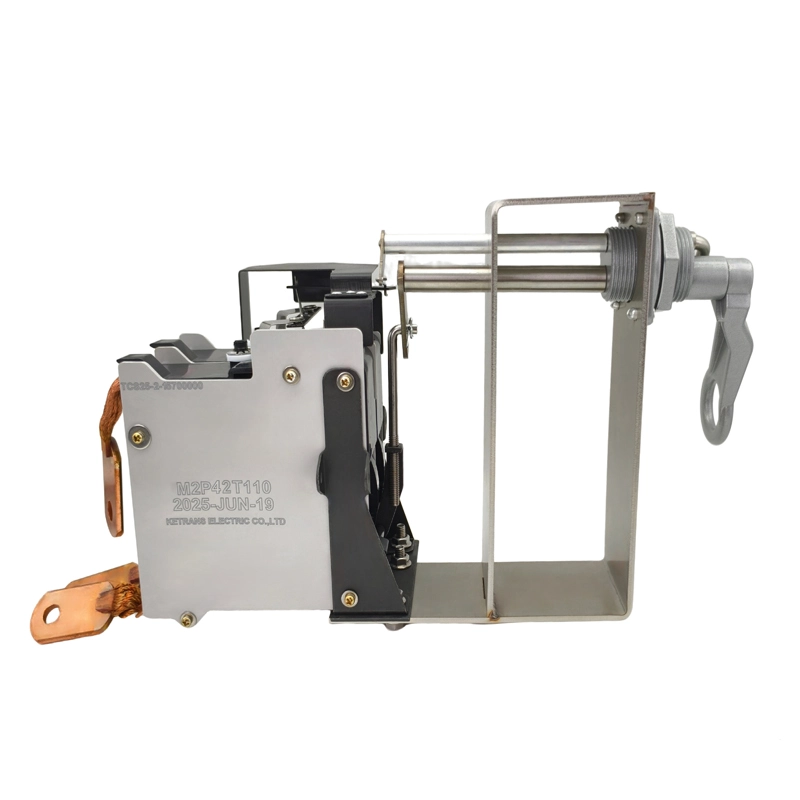

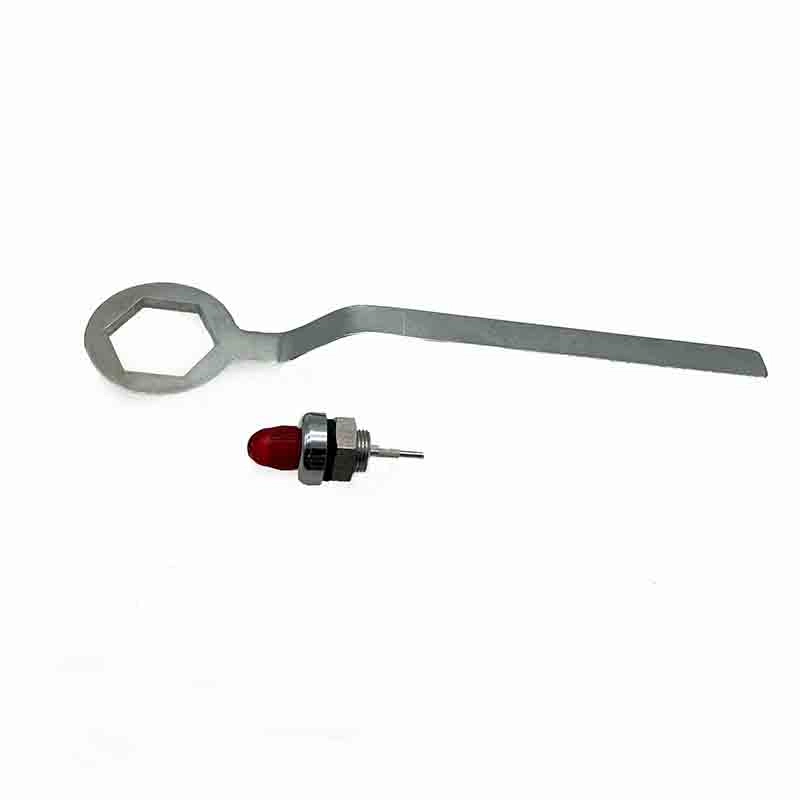

잠수 42 단상 1F 차단기 [35mm]
- 모델: M2P42T110
- 110°C
- 120°C
- 130°C
57.4mm 장착 구멍 잠수 단상 차단기, 5-100KVA 단상 오일 타입 변압기에 120/240볼트 전압 사용
제원
| 모델 | M2P42T110 |
| 정격 전류 | 42A |
| 트랜스포머를 위해 | 10KVA |
| 정격 전압 | 240V |
| 트립 온도. | 110°C, 120°C, 130°C |
| 단계 | 1F |
-
표준
❖ 참고 기준:
- ANSI C 57.109-2018 (리비 얼간 표준 c57.109-1993) 리가드 이머스 변압기 iEEE 가이드.
- 고장 통과 전류 지속 시간.
- lEEE 표준 C37.91-2008, 전력 변압기 보호 가이드.
- lEEE 표준 C57.91-2011/IEEE C57.12.00-2015 /EEE C57.12.90-2015.
- IEEE C37.13-2015 / EEE C37.50-2018.
- IEC60947-2016년 2:2019 1:2부 :회로 차단기.
- PLN D30.002-2008(인도네시아) CSP 변압기 사양.
❶ 사양 및 데이터 시트
단상 차단기는 단상 변압기에 사용됩니다. 회로 차단기는 변압기의 2차 권선에 설치되며, 과부하 방지와 단락 방지에 사용됩니다.
모델 현재 (A) 평점 (KVA) 전압 (V) 신호등 비상 스위치(과부하) 자기 보호 저항(Ω) 25°C 2극 85°C에서 손실(W) 2극 M2P21TXXX 21 5 240 네 네 아니 3800 2.1 10 480 M2P42TXXX 42 10 240 네 네 아니 3200 7 M2P63TXXX 63 15 240 네 네 아니 2100 10 M2P105TXXX 105 25 240 네 네 아니 900 12 50 480 M2P157TXXX 157 37.5 240 네 네 네 800 24 75 280 M2P210TXXX 210 50 240 네 네 네 750 41 100 280 M2P313TXXX 313 75 240 네 네 네 500 60 150 480 M2P420TXXX 420 100 240 네 네 네 450 98 200 480 참고:
- 2P42TXX, "2P"는 2극, "42"는 전류, "TXXX"는 트립 온도를 의미하며, 예를 들어 "T120"은 트립 온도가 120°C임을 의미합니다. 온도는 90도에서 130도까지 설정할 수 있으며, 허용 오차는 /-10%입니다.
- 저항성과 손실에 대한 내성이 10%, 에메렌시 내성: /-10%입니다.
❷ 모든 CSP 오일형 차단기에 대한 전기 사양
최대 전압 전력 주파수 테스트
(1분) 50/60HZ번개 임펄스 테스트 절연 저항 (5000V) 정상 중단 용량 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ 용량 차단
모델 현재 (A) 중단 용량(KA) M2P42TXXX 42 4 M2P63TXXX 63 4 M2P105TXXX 110 7 M2P157TXXX 157 11 M2P210TXXX 210 11 M2P313TXXX 313 20 M2P420TXXX 420 20 ❹ 트립 온도와 이금속 온도 상승
(트립 온도 = 바이메탈 트립 온도)
아니. 바이메탈 ID 현재 (I: A) 바이메탈 암페어 응답 계수 (J: °C/A²) 이금속 온도 상승에서 오일(ΔT: °C) 오일 온도 (최고: °C) 이금속 온도 (T: °C) 01 21 21 0.0125000 5.5 로 5.5 투 02 42 42 0.0040000 7.1 로 7.1 투 03 63 63 0.0019904 7.9 로 7.9 투 04 105 105 0.0008114 9.5 로 9.5 투 05 157 157 0.0002000 4.9 로 4.9 투 06 210 210 0.0001120 4.9 로 4.9 투 07 313 313 0.0000610 6.0 로 6.0 에서 08 420 420 0.0000720 12.5 로 12.5 투 09 433 433 0.0000720 13.5 로 13.5 투 T: 이금속 온도(°C)
ΔT: 이금속 온도 상승에서 오일(°C)
목표: 오일 온도(°C)
I: 바이메탈 트립을 통한 전류 흐름 in(A)
J:이중금속 암페어 응답 계수 (J:°C /A²)
ΔT=I2*J
T= ΔT To
참고: 바이메탈 온도가 차단기의 트립 온도 설정에 도달하면 차단기가 트립됩니다. -
제품 차원
주요 측면 개요
다음 도면들은 부분곱 치수만을 보여줍니다.
전체 설계 도면 세트나 전체 사양을 원하시면 다음 주소로 문의해 주시기 바랍니다. [📪nancywang@ketranele.com].
-
영상 및 사진
설치 영상
적용
-
자주 묻는 질문
Q1: 지하 오일 침수 CSP 차단기란 무엇인가요?
A1: 이 장치는 지하 또는 흡수식 변압기 내부에 설치되어 변압기의 2차 회로를 제어하고 보호하는 데 사용됩니다.
Q2: 주요 기능은 무엇인가요?
답변 2:과부하나 단락 시 저전압 회로를 자동으로 차단하여 변압기와 연결된 장비를 보호합니다.
Q3: 지하 CSP 차단기의 장점은 무엇인가요?
A3:오일 침지 설계는 밀폐 또는 지하 환경에 적합한 우수한 단열, 높은 신뢰성, 그리고 유지보수 없는 운행을 제공합니다.
Q4: 변압기 종류에 맞게 맞춤 설정할 수 있나요?
A4: 네, 단상 또는 3상 지하 변압기용 맞춤형 모델이 다양한 용량을 갖추고 있습니다.
