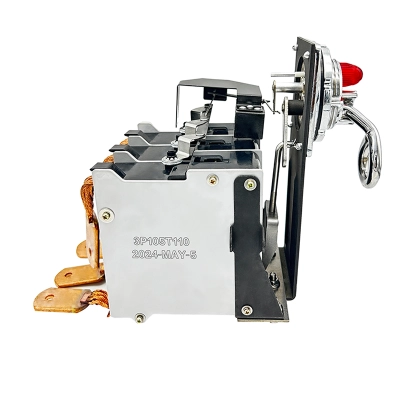

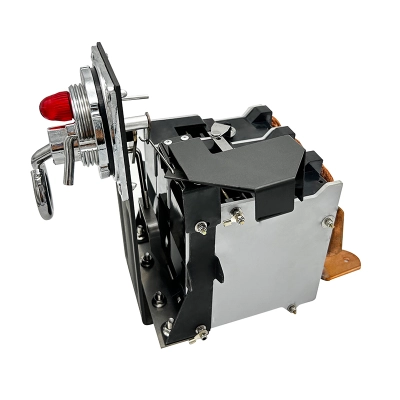

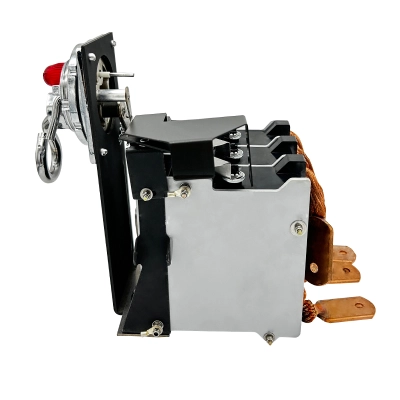

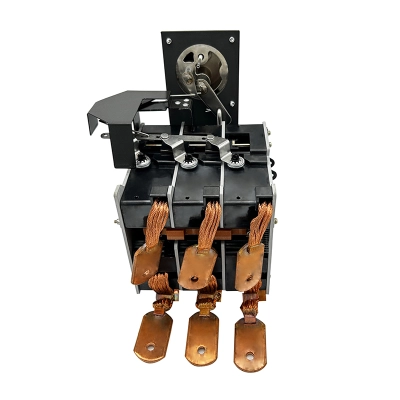

105A 태국식 3층 차단기 [57.4mm]
- 모델: 3P105T110
- 110°C
- 120°C
- 130°C
단상 오일 침박 배전 변압기에 사용되는 57.4mm 장착 홀 단상 차단기. CSP 차단기는 변압기의 2차 권선에 설치되어 과부하 보호 및 단락 방지를 위해 사용됩니다.
제원
| 모델 | 3P105T110 |
| 정격 전류 | 105A |
| 트랜스포머를 위해 | 75KVA/75KVA |
| 정격 전압 | 400V/420V |
| 트립 온도. | 110°C, 120°C, 130°C |
| 단계 | 3층 |
| 장착 구멍 직경 | 57.4mm |
-
표준
❖ 참고 기준:
- ANSI C 57.109-2018 (lEEE 표준 개정 c57.109-1993) 액체 침수 변압기 고장 전류 지속 시간 안내
- lEEE 표준 C37.91-2008, 전력 변압기 보호 가이드.
- IEEE 표준 C57.91-2011/IEEE C57.12.00-2015 / IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2016년 2:AMD2019년 1:2부: 회로 차단기.
- PLN D30.002-2008(인도네시아) CSP 변압기 사양
- lEEE 표준 C37.41 및 C37.42 (고전압 퓨즈)
❶ 사양 및 데이터 시트
3상 차단기로, 3상 변압기에 사용됩니다. 차단기는 변압기의 2차 권선에 설치되며, 과부하 방지와 단락 방지에 사용됩니다.
모델 현재 (A) 평점 (KVA) 전압 (V) 신호등 비상 스위치(과부하) 자기 보호 저항(Ω) 25°C 2극 85°C에서 손실(W) 2극 3P63TXXX 63 45 400 네 네 아니 3150 15.2 50 420 3P105TXXX 105 75 400 네 네 아니 1350 18 75 420 3P157TXXX 157 100 400 네 네 네 1200 36 112.5 420 3P210TXXX 210 150 400 네 네 네 1140 63 150 420 3P313TXXX 313 200 400 네 네 네 750 90 225 420 3P420TXXX 420 300 400 네 네 네 680 148 300 420 3P433TXXX 433 300 400 네 네 네 680 157 300 420 참고:
- 3P42TXX, "3P"는 3극, "42"는 전류, "TXXX"는 트립 온도를 의미하며, 예를 들어 "T120"은 트립 온도가 120°C임을 의미합니다. 온도는 90도에서 130도까지 설정할 수 있으며, 허용 오차는 /-10%입니다.
- 저항성과 손실에 대한 내성이 10%, 현상 내성: /-10%입니다.
❷ 모든 CSP 오일형 차단기에 대한 전기 사양
최대 전압 전력 주파수 테스트
(1분) 50/60HZ번개 임펄스 테스트 절연 저항 (5000V) 정상 중단 용량 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ 용량 차단
모델 현재 (A) 중단 용량(KA) 3P42TXXX 42 4 3P63TXXX 63 4 3P105TXXX 105 7 3P157TXXX 157 11 3P210TXXX 210 11 3P313TXXX 313 20 3P420TXXX 420 20 ❹ 트립 온도와 이금속 온도 상승
(트립 온도 = 바이메탈 트립 온도)
아니. 바이메탈 ID 현재 (I: A) 바이메탈 암페어 응답 계수 (J: °C/A²) 이금속 온도 상승에서 오일(ΔT: °C) 오일 온도 (최고: °C) 이금속 온도 (T: °C) 01 21 21 0.0125000 5.5 로 5.5 투 02 42 42 0.0040000 7.1 로 7.1 투 03 63 63 0.0019904 7.9 로 7.9 투 04 105 105 0.0008114 9.5 로 9.5 투 05 157 157 0.0002000 4.9 로 4.9 투 06 210 210 0.0001120 4.9 로 4.9 투 07 313 313 0.0000610 6.0 로 6.0 에서 08 420 420 0.0000720 12.5 로 12.5 투 09 433 433 0.0000720 13.5 로 13.5 투 T: 이금속 온도(°C)
ΔT: 이금속 온도 상승에서 오일(°C)
목표: 오일 온도(°C)
I: 바이메탈 트립을 통한 전류 흐름 in(A)
J:이중금속 암페어 응답 계수 (J:°C /A²)
ΔT=I²*J
T= ΔT To
참고: 바이메탈 온도가 차단기의 트립 온도 설정에 도달하면 차단기가 트립됩니다. -
제품 차원
주요 측면 개요
다음 도면들은 부분곱 치수만을 보여줍니다.
전체 설계 도면 세트나 전체 사양을 원하시면 다음 주소로 문의해 주시기 바랍니다. [📪nancywang@ketranele.com].
사용 전 따뜻한 팁
저희 CSp 유형 차단기를 이용해 주셔서 감사합니다. 차단기를 받으실 때 다음 팁을 알려주시기 바랍니다:
❶ 건조 과정을 위해 차단기를 건조 오븐에 넣어야 할 경우, 반드시 램프 커버를 제거해 주세요; 드라이 오븐에 넣기 전에 램프 전구와 램프 밀봉 링.
❷ 오랜 건조 과정을 거치면 몇몇 차단기가 개폐 시 작동이 어려워질 수 있습니다. 차단기에 변압기 오일을 발라주면 다시 원활하게 작동할 수 있습니다.
-
영상 및 사진
설치 영상
적용
-
자주 묻는 질문
Q1: 3상 CSP 오일 침수 차단기란 무엇인가요?
A1: 3상 CSP 오일 침지 차단기는 완전 자기 보호(CSP) 기능을 갖춘 고전압 배전 장치입니다. 극 장착 3상 변압기, 받침대 장착 또는 패드 장착 박스형 3상 변압기에 널리 사용됩니다.
Q2: 3상 CSP 오일 침지 차단기와 단상 차단기의 차이점은 무엇인가요?
답변 2: 주요 차이점은 단계의 수와 적용 시나리오에 있습니다. 삼상 차단기는 세 상을 동시에 제어할 수 있어 산업 전력 시스템과 고출력 장비에 적합하며, 단상 차단기는 주로 소규모 배전이나 농촌 전력망 지선에 사용됩니다. 3상 CSP 차단기는 더 나은 동기화와 전류 균형을 제공합니다.
Q3: CSP 회로 차단기는 어떤 응용 시나리오에 적합한가요?
A3:CSP 회로 차단기는 배전 변압기 보호, 농촌 전력망 업그레이드, 산업 및 광산 전력 공급 시스템, 풍력 또는 태양광 전력망 통합에 널리 사용됩니다. 높은 신뢰성과 자동 보호 기능 덕분에 무인 또는 복잡한 환경에 이상적입니다.
Q4: 고객의 요구에 맞게 제품을 맞춤화할 수 있나요?
A4: 네. 정격 전압, 전류, 설치 유형, 제어 방식, OEM 서비스 등 고객 요구사항에 따라 맞춤화가 가능합니다.
