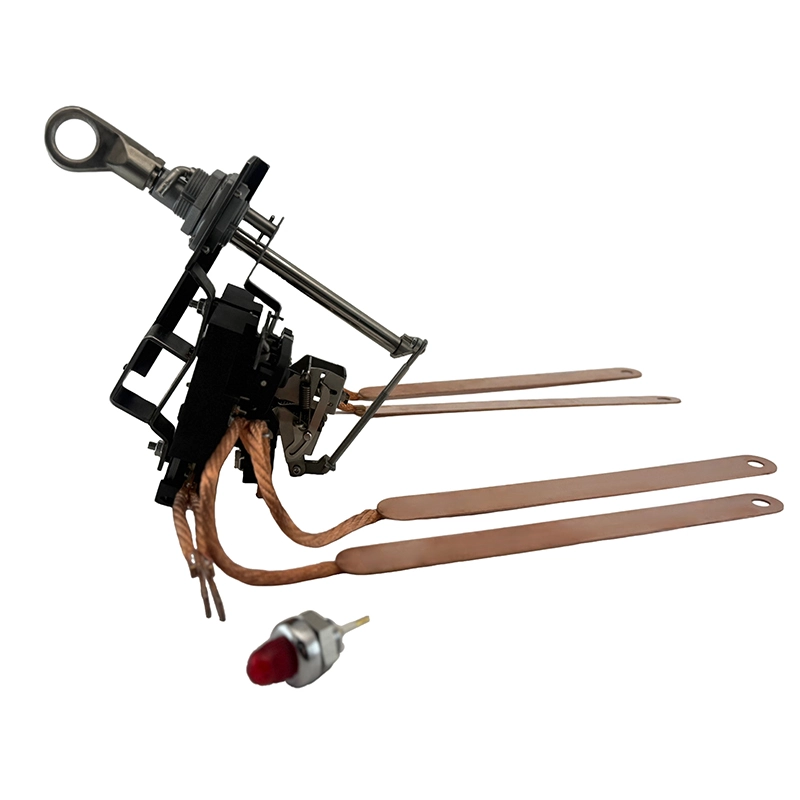

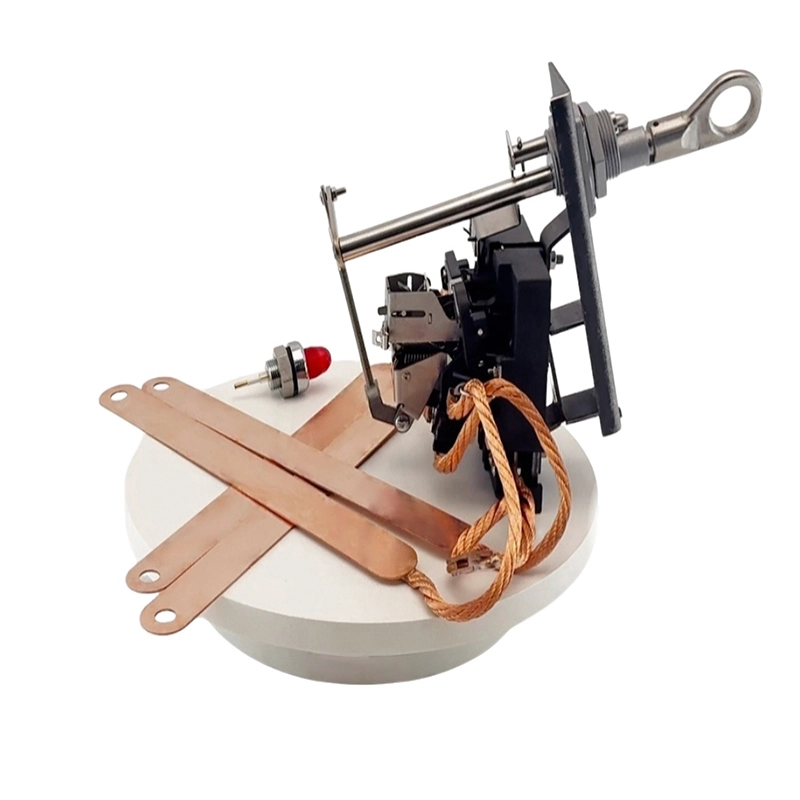

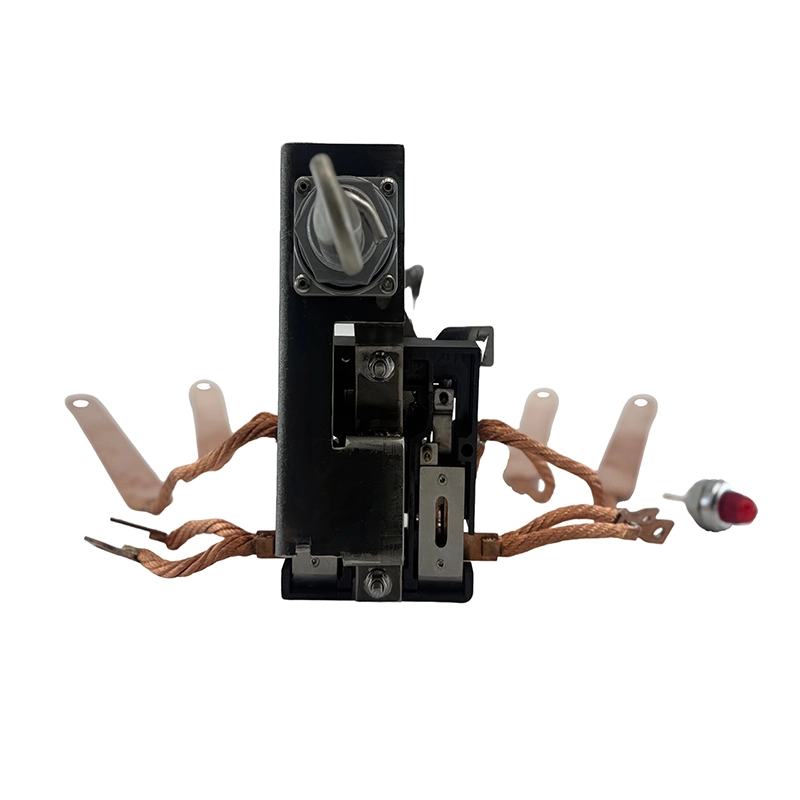

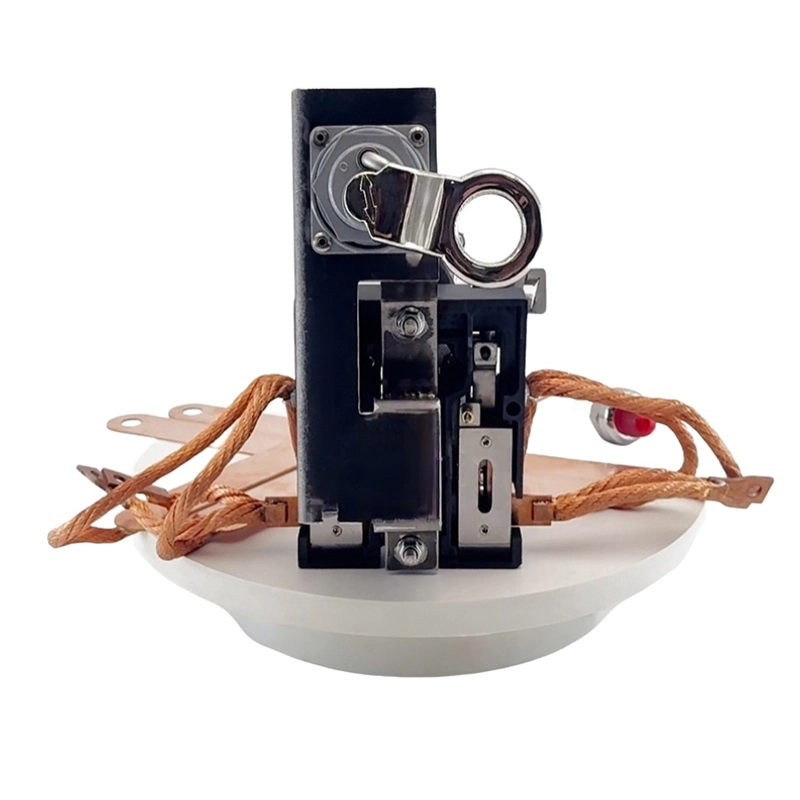

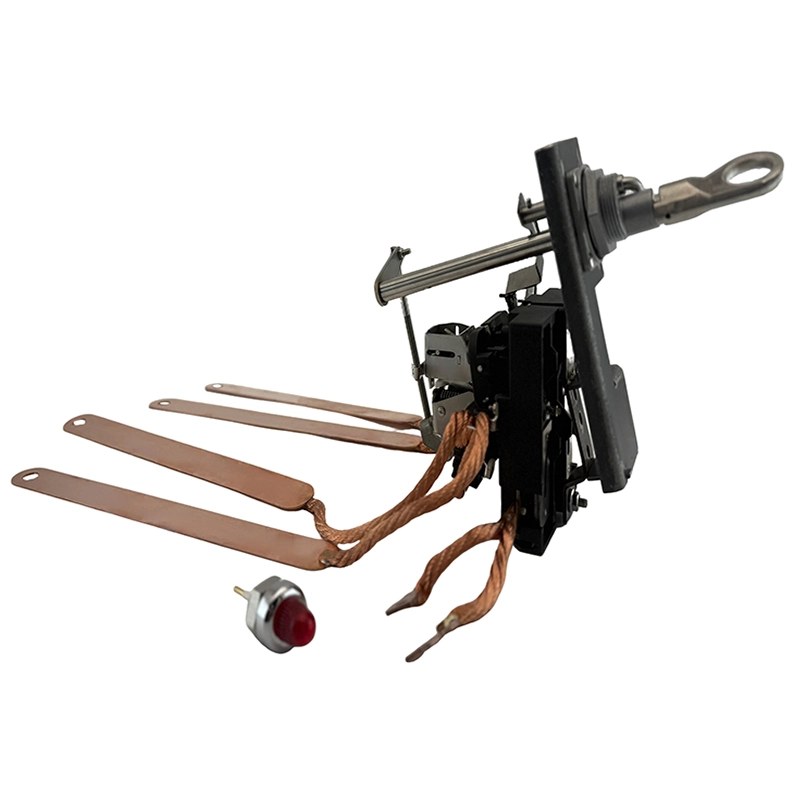

21 마운트 홀 소형 브레이커 [35mm]
- 모델: P2P21T110
- 110°C
- 120°C
- 130°C
- 손잡이는 직선형과 곡선형 손잡이가 있습니다.
57.4mm 장착 구멍 잠수 단상 차단기, 5-100KVA 단상 오일 타입 변압기에 120/240볼트 전압 사용
제원
| 모델 | P2P21T110 |
| 정격 전류 | 21A |
| 트랜스포머를 위해 | 5KVA/10KVA |
| 정격 전압 | 240V/480V |
| 트립 온도. | 110°C, 120°C, 130°C |
| 단계 | 1F |
-
표준
❖ 참고 기준:
- ANSI C 57.109-2018 (lEEE 표준 개정 c57.109-1993) 액체 침수 변압기 고장 전류 지속 시간 안내
- lEEE 표준 C37.91-2008, 전력 변압기 보호 가이드.
- IEEE 표준 C57.91-2011/IEEE C57.12.00-2015 / IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2016년 2:AMD2019년 1:2부: 회로 차단기.
- PLN D30.002-2008(인도네시아) CSP 변압기 사양
- lEEE 표준 C37.41 및 C37.42 (고전압 퓨즈)
🔴저희 제품은 직선 손잡이와 곡선 손잡이 두 가지 스타일로 나옵니다. 자세한 정보가 필요하시면 저희에게 연락해 주세요.[📪nancywang@ketranele.com].
❶ 사양 및 데이터 시트
3상 차단기로, 3상 변압기에 사용됩니다. 차단기는 변압기의 2차 권선에 설치되며, 과부하 방지와 단락 방지에 사용됩니다.
모델 현재 (A) 평점 (KVA) 전압 (V) 신호등 비상 스위치(과부하) 자기 보호 저항(Ω) 25°C 2극 85°C에서 손실(W) 2극 P2P21TXXX 21 5 240 네 네 아니 3800 2.1 10 480 P2P42TXXX 42 10 240 네 네 아니 3200 7 P2P63TXXX 63 15 240 네 네 아니 2100 10 P2P105TXXX 105 25 240 네 네 아니 900 12 50 480 P2P157TXXX 157 37.5 240 네 네 네 800 24 75 480 P2P210TXXX 210 50 240 네 네 네 750 41 100 480 참고:
- 3P42TXX, "3P"는 3극, "42"는 전류, "TXXX"는 트립 온도를 의미하며, 예를 들어 "T120"은 트립 온도가 120'°C를 의미합니다. 온도는 90도에서 130도까지 설정할 수 있으며, 허용 오차는 /-10%입니다.
- 저항과 손실에 대한 내성은 10%, 연속 허용성은 /-10%입니다.
❷ 모든 CSP 오일형 차단기에 대한 전기 사양
최대 전압 전력 주파수 테스트
(1분) 50/60HZ번개 임펄스 테스트 절연 저항 (5000V) 정상 중단 용량 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ 용량 차단
모델 현재 (A) 중단 용량(KA) P2P42TXXX 42 4 P2P63TXXX 63 4 P2P105TXXX 105 7 P2P157TXXX 157 11 P2P210TXXX 210 11 ❹ 트립 온도와 이금속 온도 상승
(트립 온도 = 바이메탈 트립 온도)
아니. 바이메탈 ID 현재 (I: A) 바이메탈 암페어 응답 계수 (J: °C/A²) 이금속 온도 상승에서 오일(ΔT: °C) 오일 온도 (최고: °C) 이금속 온도 (T: °C) 01 21 21 0.0125000 5.5 로 5.5 투 02 42 42 0.0040000 7.1 로 7.1 투 03 63 63 0.0019904 7.9 로 7.9 투 04 105 105 0.0008114 9.5 로 9.5 투 05 157 157 0.0002000 4.9 로 4.9 투 06 210 210 0.0001120 4.9 로 4.9 투 T: 이금속 온도(°C)
ΔT: 이금속 온도 상승에서 오일(°C)
목표: 오일 온도(°C)
I: 바이메탈 트립을 통한 전류 흐름 in(A)
J:이중금속 암페어 응답 계수 (J:°C /A²)
ΔT=I²*J
T= ΔT To
참고: 바이메탈 온도가 차단기의 트립 온도 설정에 도달하면 차단기가 트립됩니다. -
제품 차원
주요 측면 개요
다음 도면들은 부분곱 치수만을 보여줍니다.
전체 설계 도면 세트나 전체 사양을 원하시면 다음 주소로 문의해 주시기 바랍니다. [📪nancywang@ketranele.com].
-
영상 및 사진
설치 영상
곡선 손잡이 설치 영상직선 손잡이 설치 영상적용
-
자주 묻는 질문
Q1: CSP 회로 차단기는 어떻게 작동하나요?
A1:과전류 보호 기능: 전류가 정격 용량을 초과할 경우, 열자기 트립 메커니즘이 과부하 또는 단락을 감지합니다. 이 장치는 회로를 자동으로 차단하여 도체 과열이나 장비 고장을 방지합니다.
Q2: 오일 침지 회로 차단기의 장점은 진공형에 비해 무엇인가요?
답변 2: 오일 침수 회로 차단기는 더 나은 냉각, 단열, 그리고 야외 환경에 대한 저항성을 제공하여 외진 곳이나 혹독한 지역에 이상적입니다. 진공형 유형은 실내 또는 고주파 스위칭 용도에서 선호됩니다.
Q3: 오일 침수 CSP 차단기의 유지보수 주기는 어떻게 되나요?
A3:정기적인 오일 샘플링과 기계적 점검은 3년에서 5년마다 권장되며; 정상 운행 시 유지보수 요구사항은 최소한입니다.
Q4: 주문의 일반적인 리드 타임은 얼마나 되나요?
A4: 표준 모델도 기본 판매되며; 맞춤형 주문은 보통 3주에서 4주가 소요됩니다.
